PCB 재질의 종류와 특성

안녕하세요! 오늘은 PCB 재질의 종류와 그 특성에 대해 알아보겠습니다.

PCB는 전자기기에서 필수적인 부품으로, 그 재질에 따라 성능과 내구성이 크게 달라질 수 있습니다. 그럼 시작해볼까요?



PCB(Printed Circuit Board)는 전자 회로를 구성하는 기판으로, 전자 부품을 지지하고 전기적 연결을 제공합니다. PCB의 재질은 전기적 특성, 열 전도성, 기계적 강도 등 다양한 요소에 영향을 미치기 때문에, 적절한 재질 선택이 매우 중요합니다. 잘못된 재질을 선택하면 회로의 성능 저하나 고장을 초래할 수 있습니다.

주요 PCB 재질 종류

PCB의 재질은 여러 가지가 있으며, 그 중에서도 가장 많이 사용되는 재질은 다음과 같습니다:

1. FR-1 : 종이 페놀
2. FR-4 : 유리 에폭시
3. CEM-1 : 유리 종이 에폭시
4. CEM-3 : 유리 에폭시
5. 테프론 (TEFLON)

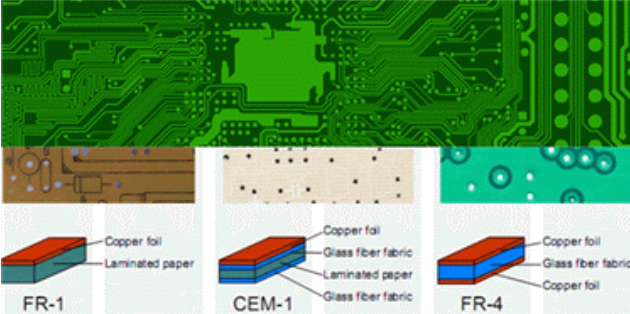

이 외에도 다양한 재질이 존재하지만, 위의 재질들이 가장 일반적으로 사용됩니다. 각 재질은 특정한 용도와 특성을 가지고 있습니다.



출처: 4ir.kisti.re.kr

각 재질의 특성

이제 각 PCB 재질의 특성에 대해 자세히 살펴보겠습니다.

• FR-1 : 종이와 페놀 수지를 사용하여 제작된 FR-1은 저렴한 가격과 적당한 기계적 강도를 가지고 있습니다. 그러나 열 저항성이 낮아 고온 환경에서는 사용이 제한적입니다.
• FR-4 : 가장 널리 사용되는 PCB 재질로, 유리 섬유와 에폭시 수지를 결합하여 높은 기계적 강도와 열 저항성을 제공합니다. 전자기기에서 가장 일반적으로 사용되며, 다양한 응용 분야에 적합합니다.
• CEM-1 : 유리 섬유와 종이를 혼합한 재질로, FR-4보다 저렴하지만 기계적 강도는 떨어집니다. 주로 저전력 회로에 사용됩니다.
• CEM-3 : CEM-1보다 더 나은 기계적 강도를 제공하며, 유리 섬유와 에폭시 수지를 사용합니다. 중간 성능의 PCB에 적합합니다.
• 테프론 (TEFLON): 고온 및 화학적 저항성이 뛰어나며, RF 회로 및 고주파 응용 분야에 적합합니다. 그러나 가격이 비쌉니다.각 재질의 특성을 이해하는 것은 PCB 설계 및 제작에 있어 매우 중요합니다.

PCB 재질 선택 시 고려사항

PCB 재질을 선택할 때는 다음과 같은 요소를 고려해야 합니다:

1. 전기적 특성 : 각 재질의 전기적 특성이 다르므로, 회로의 전압 및 전류에 적합한 재질을 선택해야 합니다.
2. 열 저항성 : 고온 환경에서 사용될 경우, 열 저항성이 높은 재질을 선택해야 합니다.
3. 기계적 강도 : PCB가 사용될 환경에 따라 기계적 강도가 중요한 요소가 될 수 있습니다.
4. 비용 : 예산에 맞는 재질을 선택하는 것도 중요합니다. 고성능 재질일수록 가격이 비쌉니다.
5. 응용 분야 : 특정 응용 분야에 적합한 재질을 선택해야 합니다. 예를 들어, RF 회로에는 테프론이 적합합니다.

이러한 요소들을 종합적으로 고려하여 최적의 PCB 재질을 선택하는 것이 중요합니다.

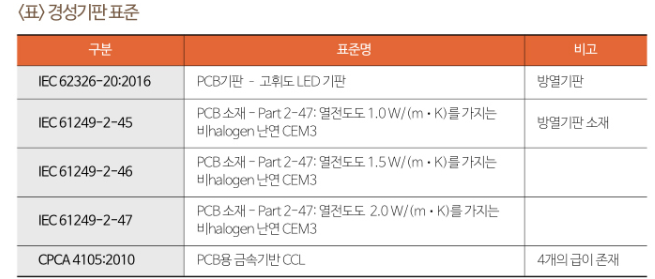

출처 : http://www.sobujangstandard.or.kr



요약

PCB 재질의 종류와 특성에 대해 알아보았습니다. 각 재질은 특정한 용도와 특성을 가지고 있으며, 적절한 재질 선택이 PCB의 성능에 큰 영향을 미친다는 점을 기억해야 합니다. PCB 설계 시에는 전기적 특성, 열 저항성, 기계적 강도, 비용 등을 고려하여 최적의 재질을 선택하는 것이 중요합니다.
