PCB 제조 공정, 한눈에 파악하기: 전자제품의 심장이 만들어지는 과정



PCB, 어떻게 만들어질까요? 복잡해 보이는 PCB 제조 공정, 이제는 쉽고 재미있게 이해할 수 있습니다! 전자제품의 심장이 만들어지는 과정을 함께 살펴봐요.

안녕하세요! 우리가 매일 사용하는 스마트폰, 컴퓨터, 가전제품까지… 이 모든 것의 핵심에는 바로 PCB(Printed Circuit Board), 즉 인쇄회로기판이 자리하고 있다는 사실, 알고 계셨나요?



어쩌면 PCB가 뭔지는 알아도, 이게 정확히 어떻게 만들어지는지는 감이 잘 안 오실 수도 있어요. 저도 처음에는 '그냥 기판 위에 회로 그리는 거 아냐?' 하고 막연하게 생각했었죠.



😅 하지만 PCB는 단순한 종이가 아니라, 수많은 층과 정교한 공정을 거쳐 탄생하는 복잡한 예술 작품에 가깝답니다. 오늘은 저와 함께 이 신비로운 PCB 제조 공정의 A부터 Z까지, 마치 탐험하듯이 쉽고 재미있게 파헤쳐 볼 거예요. 자, 그럼 전자제품의 심장이 만들어지는 흥미진진한 여정 속으로 떠나볼까요? 😊

1. PCB설계부터 시작!  거버데이타로 필름 제작 🎨

모든 위대한 발명품이 그렇듯, PCB도 설계에서부터 시작됩니다. 전자회로를 그림으로 그리는 단계라고 생각하면 쉬워요.



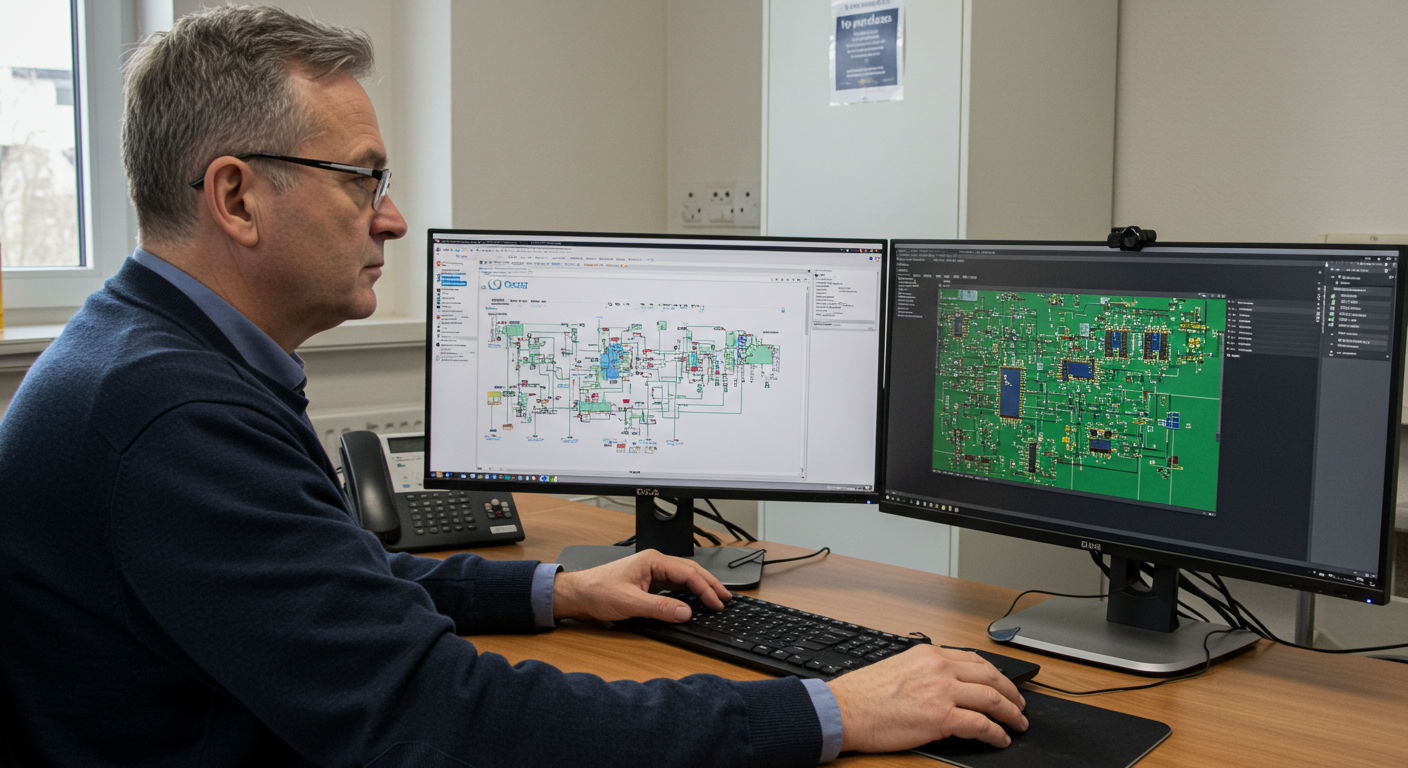

• 회로 설계: 먼저 전기적인 기능과 부품 배치를 고려해서 회로도를 그립니다. 주로 Ocad Capture를 사용합니다.
• PCB 레이아웃: 설계된 회로도를 바탕으로 실제 PCB 기판 위에 부품이 어디에 놓이고, 전기가 통하는 선(패턴)은 어떻게 연결될지 컴퓨터 프로그램을 이용해 설계합니다. 이걸 '레이아웃' 또는 '아트워크'라고 불러요.





• 필름 제작: 완성된 레이아웃 데이터는 빛을 투과하지 않는 검은색 패턴 필름으로 만들어집니다. 이 필름이 나중에 PCB 패턴을 새길 때 일종의 '도장' 역할을 한답니다. 필름은 PCB설계에서 나온 거버데이타로 제작합니다.

💡 알아두세요!
이 설계 단계가 정말 중요해요. 나중에 문제가 생기면 처음부터 다시 시작해야 하는 경우도 있거든요. 설계 단계에서부터 제조업체와 DFM(Design for Manufacturability)을 논의하면 생산 효율성을 높이고 불량률을 줄일 수 있답니다. 거버데이타를 발송하면 PCB 제조사에서 DFM을 보내옵니다. 상호 협의하면서 진행하시면 됩니다.



2. 내층 패턴 형성: PCB의 속살을 만드는 과정! 🧱

다층 PCB의 경우, 기판 안쪽에 숨어있는 회로 패턴부터 만들어야 해요. 이걸 '내층'이라고 부릅니다.

• 동박 적층판 준비: 동박(구리 필름)이 입혀진 절연 재료(CCL)를 준비합니다.
• 클리닝: 표면을 깨끗하게 닦아 불순물을 제거해요.
• 드라이 필름 라미네이션: 동박 위에 빛에 반응하는 감광성 필름(드라이 필름 레지스트)을 붙입니다.
• 노광: 앞서 만든 필름을 이용해 빛을 쬐어 회로 패턴을 그려 넣습니다. 빛을 받은 부분은 나중에 동박이 남고, 안 받은 부분은 사라지게 돼요.
• 현상 및 에칭: 빛을 쬐지 않은 부분을 현상액으로 제거하고, 남은 동박만 남도록 에칭(식각)을 통해 불필요한 동박을 녹여냅니다. 이렇게 하면 회로 패턴이 만들어져요.
• 스트리핑: 남아있는 감광성 필름을 제거합니다.

3. 다층 적층 및 드릴링: 층층이 쌓고 구멍 뚫기! 뚫어! 🕳️

만들어진 내층들을 하나로 합치고, 부품을 끼우거나 층과 층을 연결할 구멍을 뚫는 과정입니다.

• 적층 (Lamination): 내층 패턴이 형성된 기판들을 절연층(프레프레그)과 동박을 이용해 고온, 고압으로 눌러 하나로 만듭니다. 이때 진공 상태에서 눌러야 공기가 들어가 기포가 생기지 않아요.
• 드릴링: 레이저나 기계 드릴을 이용해 부품 핀을 삽입하거나 각 층의 회로를 연결할 구멍(비아 홀)을 뚫습니다. 이때 구멍 위치가 1mm라도 어긋나면 큰일 나겠죠? 그래서 엄청나게 정밀한 장비가 사용됩니다.

⚠️ 주의하세요!
드릴링 과정에서 발생할 수 있는 정렬 불량은 PCB 불량의 주요 원인이 돼요. 그래서 이 단계에서 정밀 검사가 반드시 필요합니다.

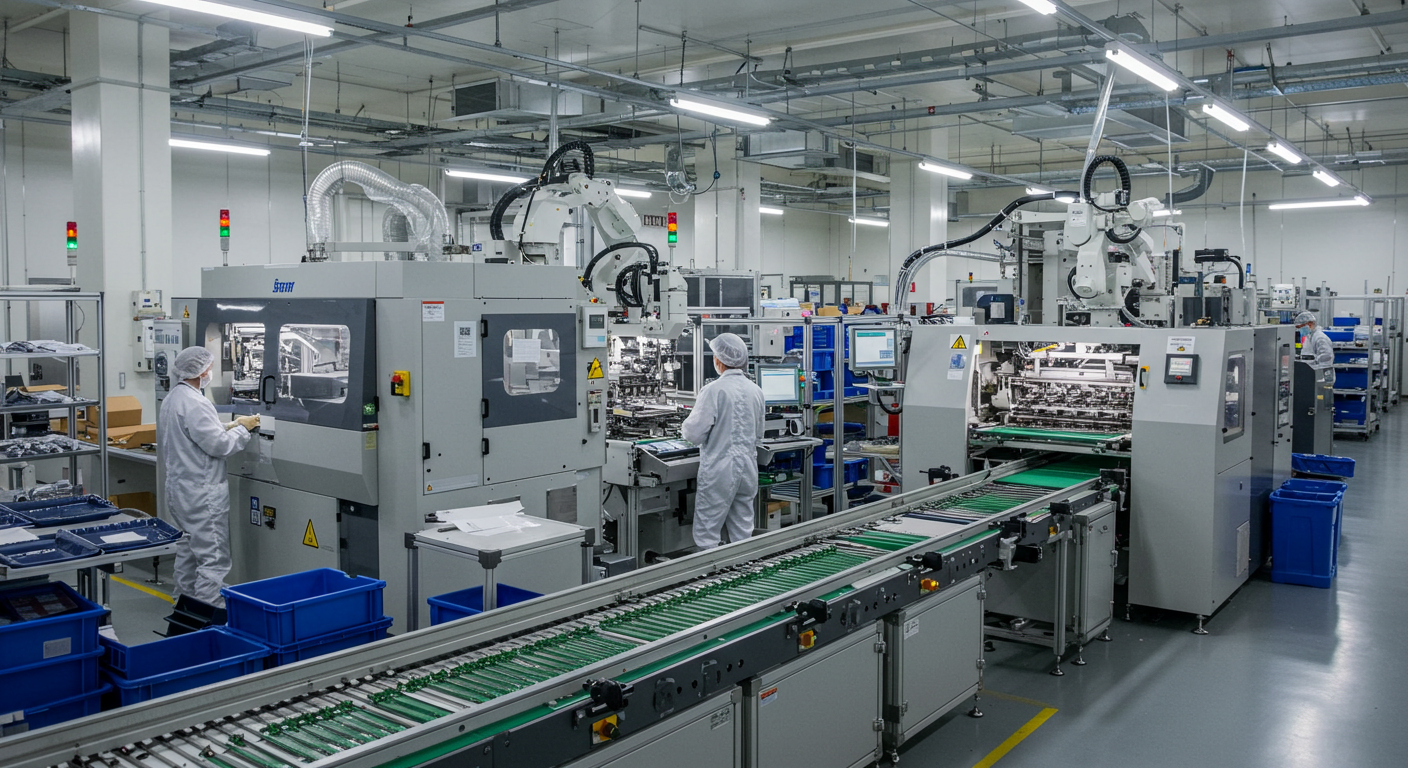

4. 도금 및 외층 패턴 형성: 회로에 생명을 불어넣는 단계! ✨

뚫린 구멍에 전기가 통하도록 도금하고, PCB 바깥쪽(외층)의 회로 패턴을 만드는 과정이에요.

• 무전해/전해 도금: 드릴로 뚫린 구멍 벽면에 전기가 통하도록 얇은 구리 막을 입히는 작업입니다.
• 외층 패턴 형성: 내층과 유사하게 감광성 필름을 붙이고 노광, 현상, 에칭 과정을 거쳐 바깥쪽 회로 패턴을 만듭니다.

5. 표면 처리 및 최종 마무리: 옷을 입히고 검사하기! ✅

이제 PCB가 거의 완성되었어요! 마지막으로 옷을 입히고 잘 만들어졌는지 꼼꼼히 검사하는 단계입니다.

• 솔더 마스크(Solder Mask) 도포: 회로 패턴 위에 녹색, 파란색 등 우리가 흔히 보는 색깔의 절연 잉크를 덮습니다. 이는 회로가 쇼트(합선)되는 것을 방지하고, 납땜이 필요한 부분만 노출시키기 위함이에요.
• 실크 스크린(Silk Screen) 인쇄: 부품의 위치, 이름, 극성 등을 나타내는 글자나 기호를 흰색 잉크로 인쇄합니다. 이건 조립할 때 정말 중요하죠!
• 표면 처리: 납땜이 잘 되도록 노출된 동박 패드 위에 니켈/금 도금, HASL(Hot Air Solder Leveling) 등 다양한 표면 처리를 합니다.
• 전기적 검사(E-Test): 모든 회로가 제대로 연결되었는지, 혹시 끊어지거나 합선된 곳은 없는지 100% 전기적으로 검사합니다. 불량 PCB는 여기서 걸러지죠!
• 외형 가공 및 최종 검사: 필요한 모양으로 외곽을 잘라내고, 육안 검사, 포장 등을 거쳐 최종 제품으로 완성됩니다.

PCB 제조 공정 흐름도 (단면/양면 기판 기준) 📊

단계	주요 작업	설명
1. 설계	회로 설계, 레이아웃, 필름 제작	PCB의 청사진을 그리는 단계.
2. 내층 형성 (다층)	클리닝, 드라이필름, 노광, 현상, 에칭, 스트리핑	각 내부 층의 회로 패턴을 새깁니다.
3. 적층 및 드릴링	내층 결합, 구멍 뚫기	각 층을 합치고 부품 삽입 및 층간 연결을 위한 구멍을 뚫습니다.
4. 도금 및 외층 형성	구멍 도금, 외층 패턴 형성	구멍에 전기가 통하도록 도금하고 외부 회로를 만듭니다.
5. 솔더 마스크 및 실크	절연 코팅, 부품 식별 인쇄	회로 보호 및 부품 조립을 위한 정보 인쇄.
6. 표면 처리 및 검사	납땜성 강화, 전기적 테스트, 외형 가공	납땜 효율을 높이고, 기능 이상 여부를 최종 확인합니다.

이 과정은 일반적인 PCB 제조 공정이며, 특수 PCB(예: HDI, Flexible PCB)의 경우 일부 공정이 추가되거나 변경될 수 있습니다.



글의 핵심 요약 📝

지금까지 복잡해 보이는 PCB 제조 공정을 단계별로 쉽고 재미있게 살펴보았어요. 막연하게 생각했던 PCB가 이렇게나 정교하고 다양한 과정을 거쳐 만들어진다는 게 참 신기하죠? 😊

1. 설계 및 필름 제작: PCB의 밑그림을 그리고 필름을 만드는 첫걸음!
2. 내층 패턴 형성: 다층 PCB의 경우, 안쪽 회로를 먼저 만듭니다.
3. 다층 적층 및 드릴링: 여러 층을 쌓아 올리고, 부품이 들어갈 구멍을 뚫어요.
4. 도금 및 외층 패턴 형성: 구멍과 바깥쪽 회로에 전기가 통하도록 도금하고 패턴을 새깁니다.
5. 표면 처리 및 최종 마무리: 회로를 보호하고, 부품을 쉽게 조립할 수 있도록 마무리한 뒤 꼼꼼히 검사합니다.



PCB 제조, 6단계 요약! 🚀

• 1단계: 설계 - 회로도 및 레이아웃, 필름 제작
• 2단계: 내층 형성 - 내부 회로 패턴 에칭 (다층 PCB)
• 3단계: 적층 & 드릴링 - 층 결합 및 구멍 뚫기
• 4단계: 도금 & 외층 형성 - 구멍과 외부 회로 완성
• 5단계: 솔더 마스크 & 실크 - 회로 보호 및 정보 인쇄
• 6단계: 표면 처리 & 검사 - 납땜 준비 및 최종 품질 확인



자주 묻는 질문 ❓

Q: PCB 제조 공정 중 가장 중요한 단계는 무엇인가요?

A: 모든 단계가 중요하지만, '설계'와 '전기적 검사(E-Test)'를 가장 중요하다고 볼 수 있습니다. 설계가 잘못되면 모든 공정이 무의미해지고, E-Test는 최종적으로 PCB의 기능적 결함을 걸러내는 마지막 단계이기 때문입니다.

Q: 단면, 양면, 다층 PCB는 공정상 어떤 차이가 있나요?

A: 단면 PCB는 하나의 동박층에 회로가 형성되고, 양면 PCB는 양면에 회로가 형성되며 층간 연결을 위한 드릴링 및 도금 공정이 추가됩니다. 다층 PCB는 여러 개의 내층을 적층하는 '내층 형성' 및 '적층' 공정이 추가되어 훨씬 복잡하고 정밀한 과정을 거치게 됩니다.

Q: PCB 제조 기간은 보통 얼마나 걸리나요?

A: PCB 제조 기간은 기판의 종류(단면, 양면, 다층), 복잡성(회로 밀도, 특수 공정), 주문 수량, 그리고 제조업체의 생산 능력에 따라 크게 달라집니다. 일반적으로 단면/양면 소량 샘플은 3~7일, 다층 샘플은 7~15일, 양산은 2주~4주 이상 소요될 수 있습니다.

자, 이제 PCB 제조 공정에 대한 궁금증이 좀 풀리셨나요? 우리 주변의 많은 전자제품들이 이렇게나 복잡하고 정교한 과정을 거쳐 만들어진다는 게 정말 놀랍지 않나요? 이 글이 여러분의 PCB에 대한 이해를 높이는 데 작은 도움이 되었기를 바랍니다. 더 궁금한 점이 있다면 언제든지 댓글로 물어봐주세요! 😊
